中电联可靠性管理中心发布《2016年全国电力可靠性指标》（第二部分）

电力18讯：

 输变电设施--第四部分--2016



　　四、2016年全国电网220kV及以上电压等级变压器、断路器、架空线路等13类输变电设施运行可靠性分析

　　13类输变电设施包括：架空线路、变压器、断路器、电抗器、电流互感器、电压互感器、隔离开关、避雷器、耦合电容器、阻波器、全封闭组合电器、电缆线路、母线。

　　(一)2016年全国电网13类输变电设施统计数量情况

　　2016年全国共有37个省级电网企业及所辖384个地市级供电公司(含所属发电厂、检修公司、超高压公司)向电力可靠性管理中心报送了220kV及以上电压等级架空线路、变压器、电抗器等十三类输变电设施的可靠性统计数据。2016年全国电网参与可靠性统计的十三类输变电设施数量见表4-1-1、4-1-2、4-1-3、4-1-4。

　　表4-1 2016年全国电网13类输变电设施统计数量情况

　　



　　注：上表中统计数量单位：架空线路、电缆线路为百公里，其它设备为台(段)。

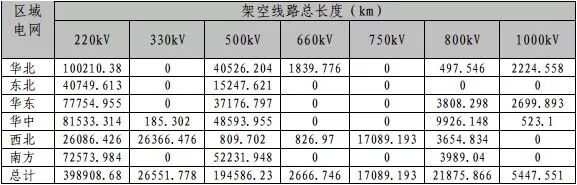

　　表4-1-2 2016年全国及各地区220千伏及以上电压等级架空线路总长度

　　

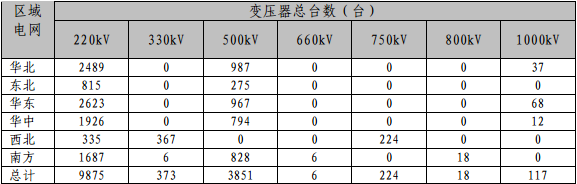

　　表4-1-3 2016年全国及各地区220千伏及以上电压等级变压器数量

　　

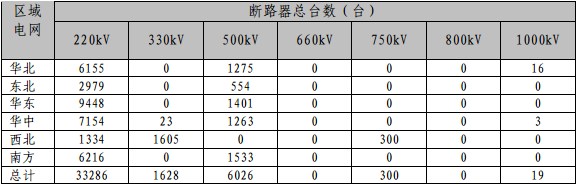

　　表4-1-4 2016年全国及各地区220千伏及以上电压等级断路器数量

　　



　　(二)2016年全国电网13类输变电设施可靠性指标完成情况

　　2016、2015年全国电网架空线路等十三类输变电设施主要指标完成情况见表4-2。

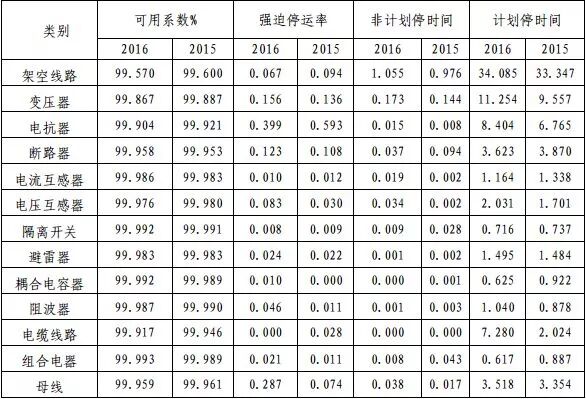

　　表4-2 2016、2015年全国电网十三类输变电设施主要可靠性指标完成情况

　　



　　注：上表中强迫停运率单位：架空线路、电缆线路为次/百公里年，其它设备为次/百台(段)年;非停、计停时间单位：架空线路、电缆线路为小时/百公里年，其它设备为小时/台(段)年。

　　通过表4-2看出：2016年全国电网220kV及以上电压等级13类输变电设施可靠性指标均维持在较高水平。变压器、架空线路可用系数较2015年分别下降0.020、0.030百分点，断路器可用系数较2015年上升0.005百分点。



　　(三)全国电网变压器、断路器、架空线路三类主要输变电设施可靠性分析

　　1、三类主要输变电设施综合指标完成情况

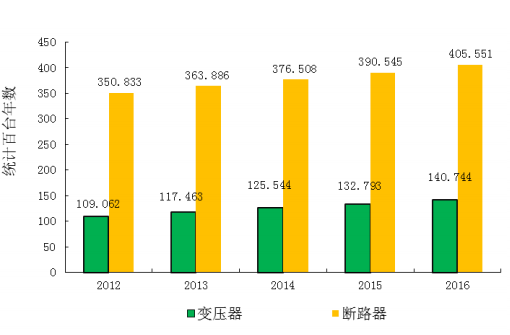

　　变压器、断路器、架空线路三类设施综合指标完成情况对比见图4-1。变压器、断路器、架空线路三类设施近五年各电压等级可靠性主要指标完成情况及对比见表4-3。

　　



　　图4-1 三类设施五年主要指标对比图

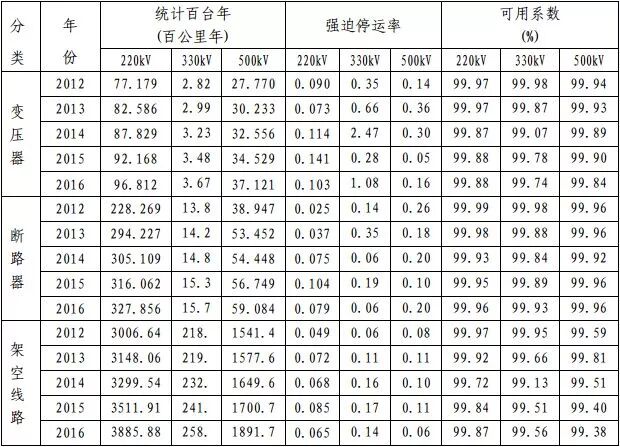

　　表4-3 三类主要输变电设施近五年可靠性指标完成情况对比

　　



　　注：图4-1及表4-2中强迫停运率单位：变压器、断路器单位为次/百台年;2架空线路单位为次/百公里年。

　　从图4-1及表4-3看出：

　　1、变压器、断路器和架空线路三类设施2016年的统计数量分别较2012年增加31.682百台年、54.718百台年和1504.015百公里年,5年来年均增长率分别达到5.23%、2.94%和5.42%。

　　2、变压器、断路器、架空线路三类设施可用系数近五年一直维持在较高水平，近两年呈逐年下降趋势。2016年变压器、断路器、架空线路可用系数较2012年分别下降0.096、0.029和0.258个百分点。

　　3、变压器、断路器、架空线路三类设施强迫停运率近5年均有较大幅度下降，近两年呈上升趋势。2016年变压器、断路器及架空线路强迫停运率分别较2012年上升0.037次/百台年、0.052次/百台年和0.008次/百公里年。



直流系统--第五部分--2016

　　五、2016年全国直流输电系统可靠性分析

　　(一)直流输电系统概况

　　2016年，全国参与可靠性统计的直流输电系统数量为23个，其中包括14个点对点超高压直流输电系统、6个点对点特高压直流输电系统和3个背靠背直流输电系统，额定输送容量总计82424兆瓦，直流输电线路总长度约为24894.48千米。2016年参与可靠性统计的直流输电系统的基本情况见表5-1。

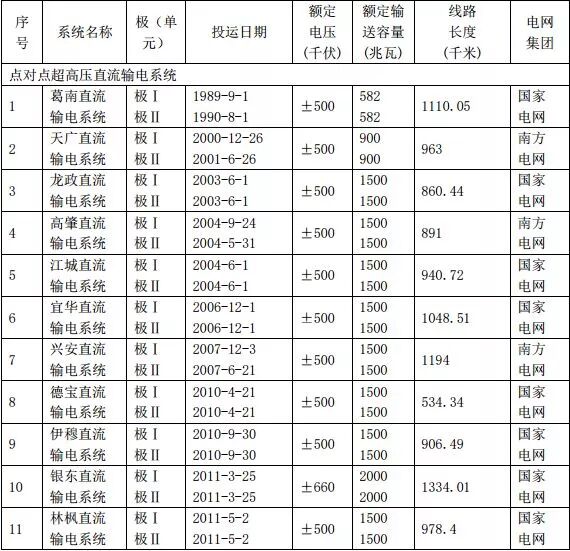

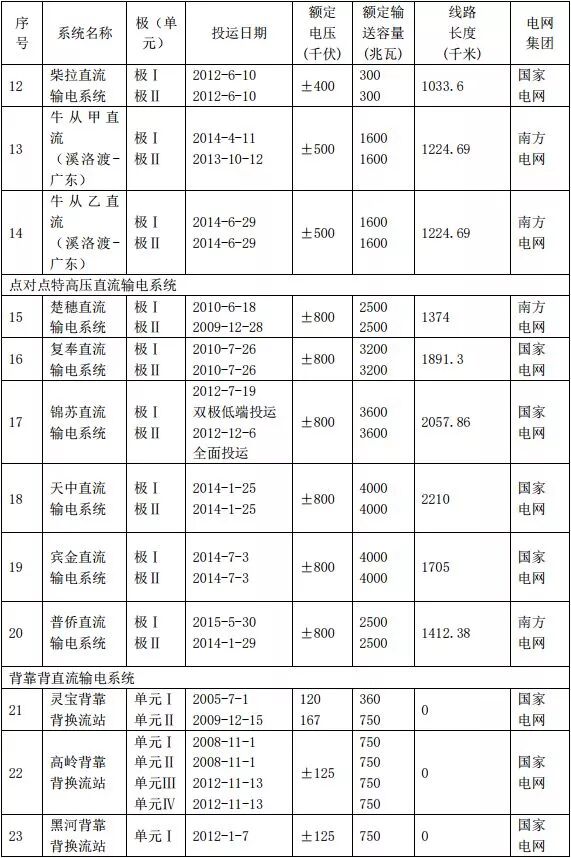

　　表5-1 2016年参与可靠性统计的直流输电系统基本情况表

　　



　　2016年在建、调试和部分投运的直流输电系统基本情况见表5-2。

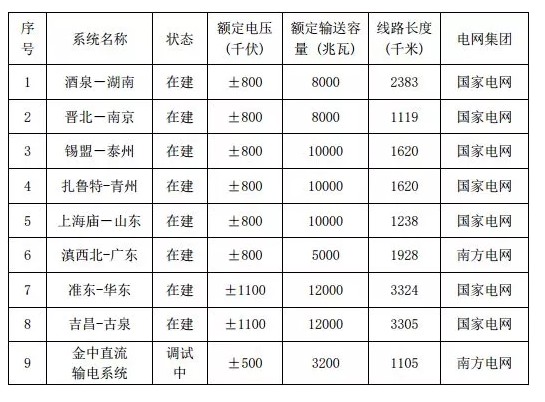

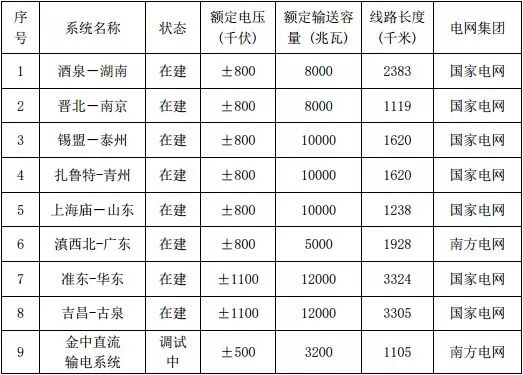

　　表5-2 2016年在建、调试和部分投运的直流输电系统基本情况

　　



(二)可靠性指标总体情况

　　2016年，全国直流输电系统运行情况稳定，全年23个系统合计能量可用率、能量利用率分别为94.67%、54.17%，总计强迫停运40.5次，与2015年系统合计值相比，能量可用率减少0.55个百分点、能量利用率增加3.57个百分点，强迫停运增加12.5次。全国2015、2016年参与可靠性统计的直流输电系统可靠性指标比较见表5-3。

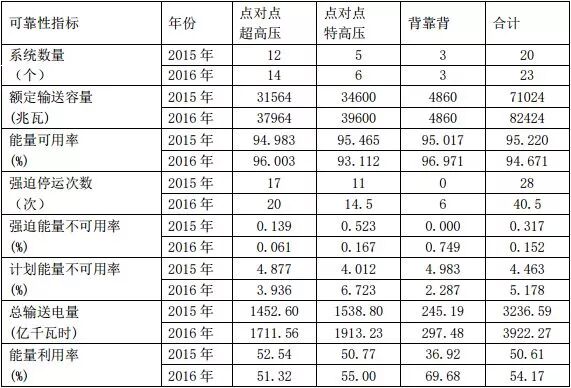

　　表5-3 全国2015、2016年参与可靠性统计的直流输电系统可靠性指标比较

　　



　　注：本报告中能量可用率、强迫能量不可用率、计划能量不可用率、能量利用率等可靠性综合指标计算方法为各系统指标按照额定输送容量加权计算。



用户供电--第六部分--2016

　　六、2016年全国用户供电可靠性分析

　　(一)总体指标

　　2016年全国10千伏用户(以下简称“用户”)供电可靠性指标情况如表6-1所示。

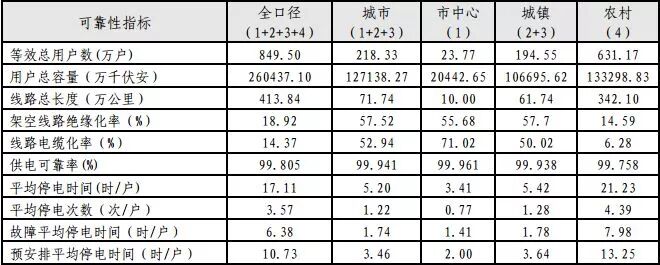

　　表6-1 2016年全国供电系统用户供电可靠性指标汇总

　　



　　注：1:市中心区;2:市区：3:城镇;4:农村

　　2016年全国用户平均供电可靠率RS1为99.805%，同比下降了0.075%;用户平均停电时间17.11小时/户，同比增加了6.61小时/户。其中，全国城市用户平均供电可靠率RS1为99.941%，同比下降了0.012%，相当于我国城市用户年平均停电时间由2015年的4.08小时/户上升到5.20小时/户;全国农村用户平均供电可靠率RS1为99.758%,同比下降了0.097%，相当于我国农村用户年平均停电时间由2015年的12.74小时/户上升到21.23小时/户。

　　2016年城市用户供电可靠率与农村相比高出0.183个百分点，即平均停电时间相差16.03小时/户，平均停电次数相差3.17次/户。

　　

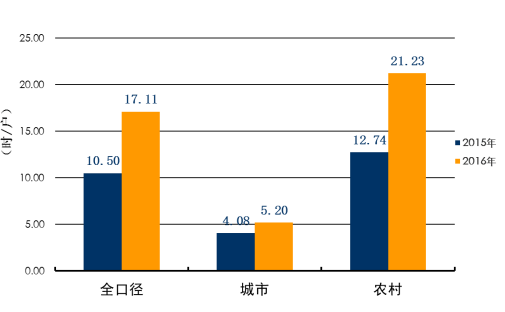

　　图6-1 同比上一年用户平均停电时间变化

　　(二)各区域指标

　　

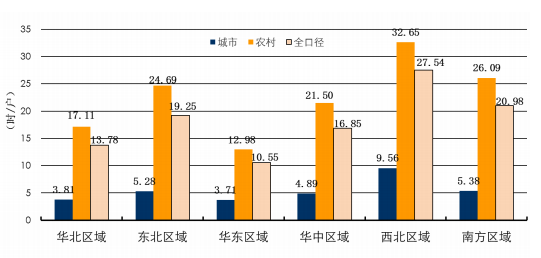

　　图6-2 2016年各区域城市、农村、全口径用户平均停电时间对比

　　2016年六个区域中，华北、华东、华中三个区域的用户平均停电时间低于全国平均值(17.11小时/户)，华北、华东、华中三个区域的城市用户平均停电时间低于全国平均值(5.20小时/户)，华北、华东两个区域的农村用户平均停电时间低于全国平均值(21.23小时/户);其中区域内城市与农村用户平均停电时间相差最小的是华东地区，为9.27小时/户，区域内城市与农村用户平均停电时间相差最多的是西北地区，为23.09小时/户。

　　(三)各省级电力公司指标

　　

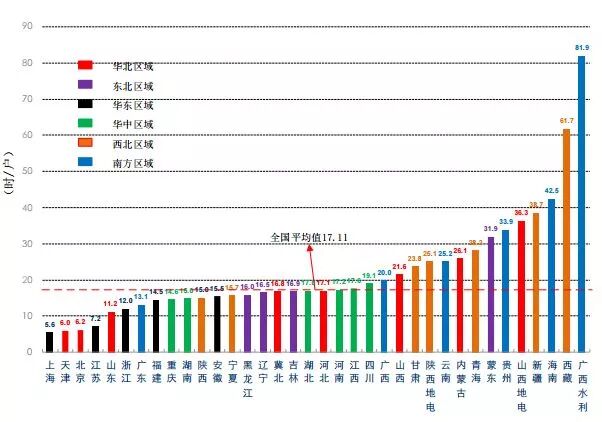

　　图6-3 2016年各省级电力公司用户平均停电时间分布(全口径)

　　

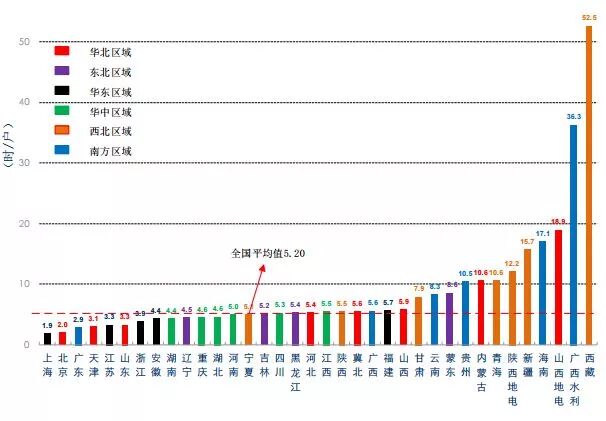

　　图6-4 2016年各省级电力公司用户平均停电时间分布(城市)

　　

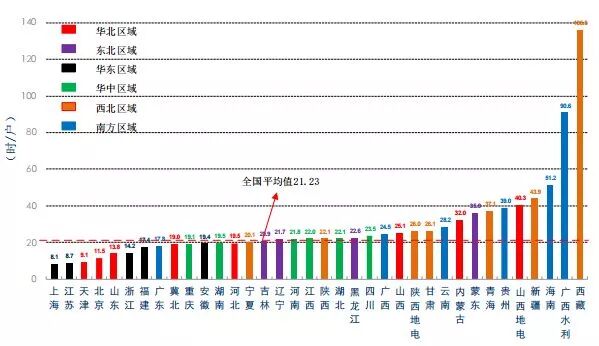

　　图6-5 2016年各省级电力公司用户平均停电时间分布(农村)

　　2016年全国各省级电力公司所属用户供电可靠性水平差异明显。36个省级电力公司中，上海、北京、天津、江苏所属用户的平均停电时间低于10小时/户，13个省的用户平均停电时间高于20小时/户。其中，15个省所属城市用户平均停电时间低于全国平均值，9个省所属城市用户平均停电时间超过了10小时/户，最短与最长停电时间相差50.65小时/户;20个省所属农村用户平均停电时间低于全国平均值，9个省所属农村用户平均停电时间超过了30小时/户，最短与最长停电时间相差115.77小时/户。

　　各省级电力公司城乡用户供电可靠性差异水平较为明显，其中城乡差距最小的是江苏、天津、上海，分别相差5.36小时/户、6.06小时/户、6.20小时/户;城乡差距较大的是西藏、广西水利、海南，分别相差83.09小时/户、54.35小时/户、34.18小时/户。

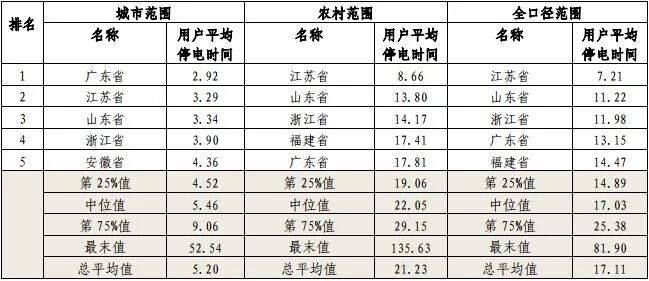

　　表6-2 2016年各省用户平均停电时间对标情况(单位：小时/户)

　　



　　注：1、四大直辖市未参与排名;

　　2、广东省数据包含广东电网公司、广州供电局有限公司、深圳供电局有限公司。
