中电联可靠性管理中心发布《2016年全国电力可靠性指标》（第一部分）

电力18讯：

 近日中电联可靠性管理中心发布了《2016年全国电力可靠性指标》。其中涉及电力基本情况、发电主机、发电辅机、输变电设施、直流系统、用户供电等共六大部分。详细情况如下：







基本情况--第一部分--2016





　　一、2016年全国电力工业基本情况

　　2016年，全国电力消费增速同比提高，全年全社会用电量5.92万亿千瓦时、同比增长5.0%，比上年增加4.1个百分点。

　　截至2016年底,全国发电装机容量达到16.46亿千瓦，同比增长8.20%。其中全国火电装机容量10.54亿千瓦，占全部装机容量的64.04%;水电装机容量3.32亿千瓦，占全部装机容量的20.18%;全国核电装机3364万千瓦;全国风电装机1.49亿千瓦;并网太阳能发电装机容量达到7742万千瓦。2016年，我国非化石能源发电装机占全国总装机的36.7%，较2015年提高1.7个百分点，水电、风电、太阳能发电装机分别达到3.3亿千瓦、1.5亿千瓦、0.8亿千瓦，均居世界第一位。2016年非化石能源发电量同比增长12.7%，占全年发电量的29.4%，较2015年提高了2个百分点。2016年，人均装机和年人均用电量分别达到1.2千瓦、4281千瓦时，约为世界平均水平的1.4倍。

　　全国220千伏及以上输电线路回路长度64.24万公里，220千伏及以上公用变电设备容量34.16亿千伏安，分别同比增长5.7%、8.3%。

　　2016年，全国全口径发电量为5.99万亿千瓦时，同比增长5.2%。全国发电设备利用小时3785小时、同比降低203小时;全国火电机组供电标准煤耗降至312克/千瓦时，比上年降低3克/千瓦时。

　　(一)发电机组基本情况

　　近五年，全国发电设备总装机容量、发电量及其增长情况见表1-1。

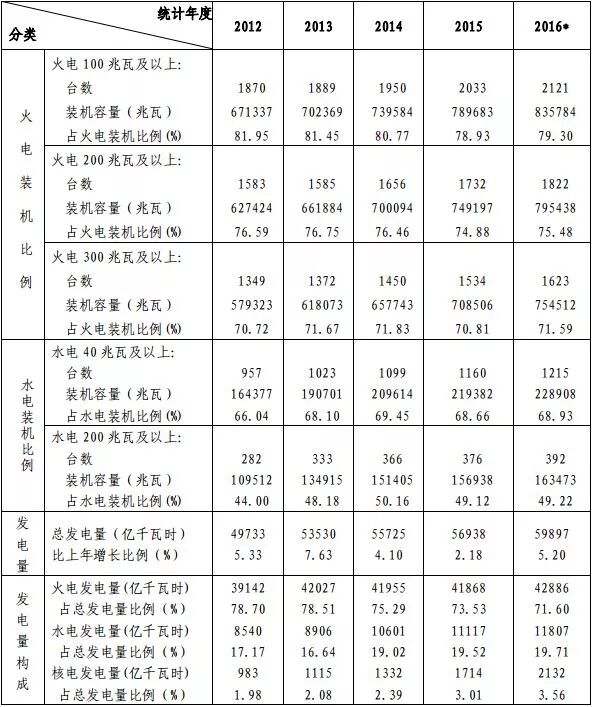

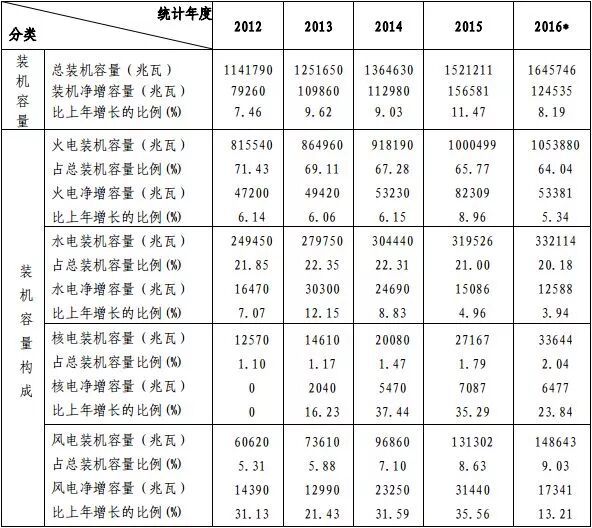

　　表1-1 近五年全国发电设备总装机容量及发电量情况

　　







　　(二)电网输变电设施基本情况

　　近五年，220千伏及以上电压等级的输电线路长度、变电设备容量情况见表1-2。

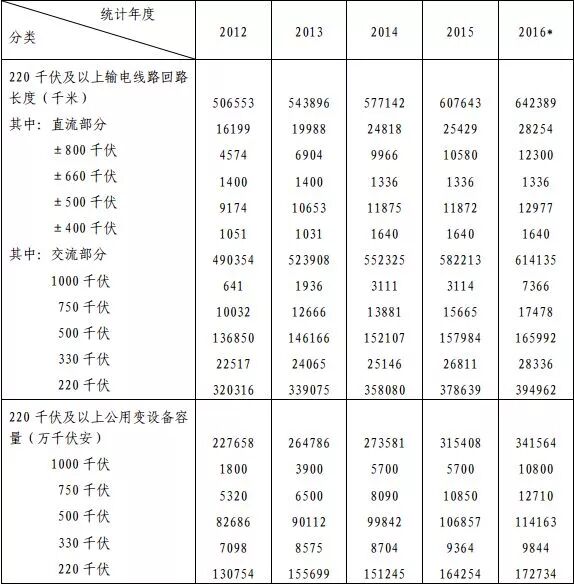

　　表1-2 近五年全国输电线路长度及变电设备容量情况

　　



　　* 部分数据摘自中电联规划与统计信息部2015年全国电力生产统计指标快报。





发电主机--第二部分--2016



　　二、2016年火电100MW、水电40MW及以上容量机组和核电机组运行可靠性分析

　　(一)2016年参与可靠性指标统计评价的发电机组装机容量构成

　　纳入2016年电力可靠性管理中心统计的发电机组(火电100MW及以上、水电40MW及以上和核电机组，本文所指均为此范围的统计口径)共计2866台，装机容量之和(以下简称“总装机容量”)为972893.56MW，分别比2015年增加126台和54756.56MW。2016年全国100MW及以上容量火电机组运行可靠性综合指标见附表1，40MW及以上容量水电机组运行可靠性综合指标见附表2。

　　1、发电机组装机类型构成

　　2016年火电机组1904台(含152台燃气轮机组)，装机容量之和(以下简称“火电总装机容量”)为755902.6MW，占总装机容量的77.7%;水电机组945台，装机容量之和(以下简称“水电总装机容量”)为202362.76MW，占总装机容量的20.8%;核电机组17台，装机容量之和为14628.2MW，占总装机容量的1.5%。发电机组装机类型构成见图2-1。

　　

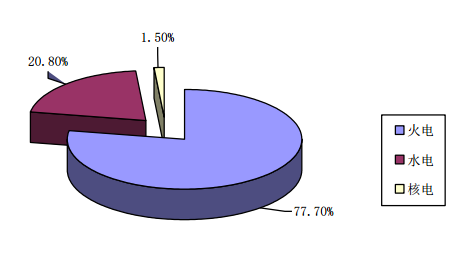

　　图2-1 2016年发电机组装机类型构成

　　2、100MW及以上容量火电机组装机构成

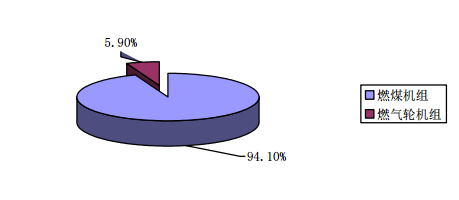

　　火电机组中燃煤机组占绝大多数，共计1752台，总容量711287.92MW，占火电总装机容量的94.1%;燃气轮机组152台，总容量44614.68MW，占火电总装机容量的5.9%。

　　



　　图2-2 100MW及以上容量燃煤机组装机构成

　　3、100MW及以上容量燃煤机组装机容量构成

　　燃煤机组中，1000MW容量机组80台，总容量80542MW，占燃煤机组总装机容量的11.32%;600-699MW容量机组474台，总容量295366MW，占燃煤机组总装机容量的41.53%;300-399MW容量机组819台，总容量261392MW，占燃煤机组总装机容量的36.75%;200-299MW容量机组173台，总容量35640MW，占燃煤机组总装机容量的5.01%;100-199MW容量机组186台，总容量25157.92MW，占燃煤机组总装机容量的3.54%。300MW及以上容量机组所占比重进一步提高，占常规火电总装机容量的91.45%。燃煤机组装机容量构成见图2-3。

　　

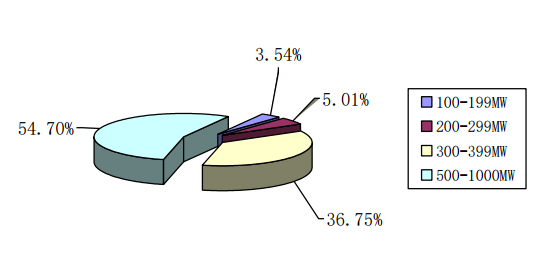

　　图2-3 100MW及以上容量燃煤机组装机容量构成

　　4、40MW及以上容量水电机组装机构成

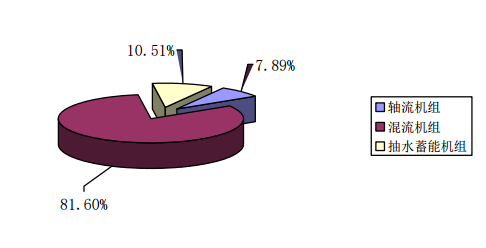

　　水电机组中，轴流机组151台，总容量15957.64MW，占水电总装机容量的7.89%;混流机组709台，总容量165135.1MW，占水电总装机容量的81.6%;抽水蓄能机组85台，总容量21270.4MW，占水电总装机容量的10.51%。水电机组装机构成见图2-4。

　　



　　图2-4 40MW及以上容量水电机组装机构成

　　按单机容量分类，40-99MW机组378台，总容量22728.38MW，占水电总装机容量的11.23%;100-199MW机组205台，总容量28000.95MW，占水电总装机容量的13.84%;200-299MW机组113台，总容量26498.5MW，占水电总装机容量的13.09%;300-399MW机组104台，总容量32244.5MW，占水电总装机容量的15.93%;400MW及以上容量机组145台，总容量92889.9MW;占水电总装机容量的45.9%。水电机组装机容量见图2-5.

　　

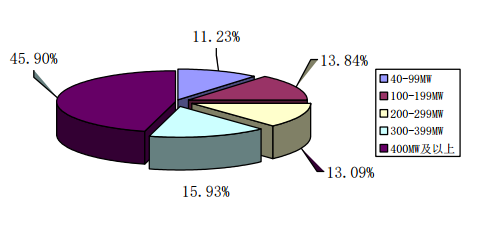

　　图2-5 按机组容量分类的水电机组装机容量构成

　　5、发电量构成

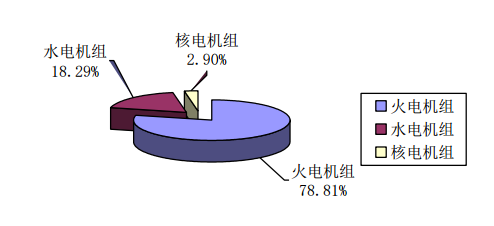

　　参与可靠性统计的火电100MW、水电40MW及以上容量和核电机组发电量(以下简称“总发电量”)共计38980.68亿千瓦时。其中火电机组发电量为30720.14亿千瓦时，占总发电量的78.81%;水电机组发电量为7130.15亿千瓦时，占总发电量的18.29%;核电机组发电量为1130.39亿千瓦时，占总发电量的2.9%。发电量构成见图2-6。

　　



　　图2-6 发电量构成

　　(二)按地区分类的100MW及以上容量火电机组运行可靠性指标

　　2016年各地区100MW及以上容量火电机组运行可靠性指标见下表。

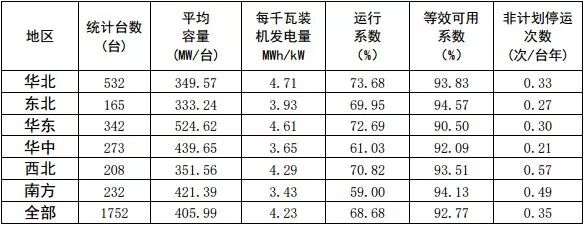

　　表2-1 2016年各地区100MW及以上容量火电机组运行可靠性指标

　　

　　注：本表不包括燃气轮机组。



　　(三)40MW及以上容量水电机组运行可靠性指标

　　1、40MW及以上容量水电机组近五年运行可靠性指标.

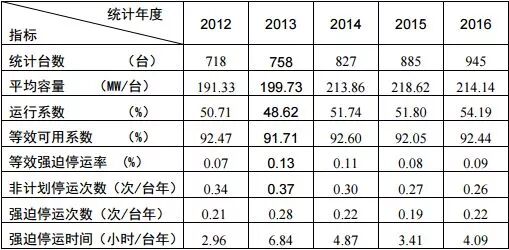

　　表2-2 40MW及以上容量水电机组近五年运行可靠性指标

　　



　　图2-7 40MW及以上水电机组可靠性指标趋势

　　从上图及表中可以看出，2016年水电机组的等效可用系数与2015年相比有所上升，上升幅度为0.39%，非计划停运次数则略有下降。

　　2、2016年40MW及以上各容量水电机组运行可靠性指标

　　表2-3 2016年40MW及以上各容量水电机组运行可靠性指标

　　









　　(四)核电机组运行可靠性指标

　　纳入2016年可靠性统计的核电机组有17台，总容量14628.2MW，核电机组的综合可靠性主要指标见表2-4。

　　表2-4 核电机组近五年运行可靠性指标

　　

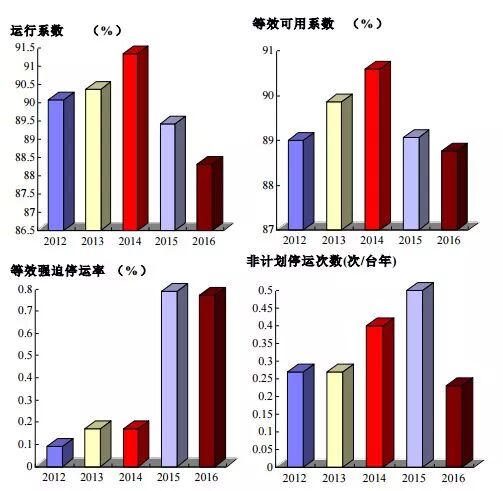

　　图2-8 核电机组可靠性指标趋势



发电辅机--第三部分--2016





　　三、2016年200MW及以上容量火电机组主要辅助设备运行可靠性指标

　　200MW及以上容量火电机组主要辅助设备是指磨煤机、给水泵组、送风机、引风机和高压加热器，近五年运行可靠性指标如下：

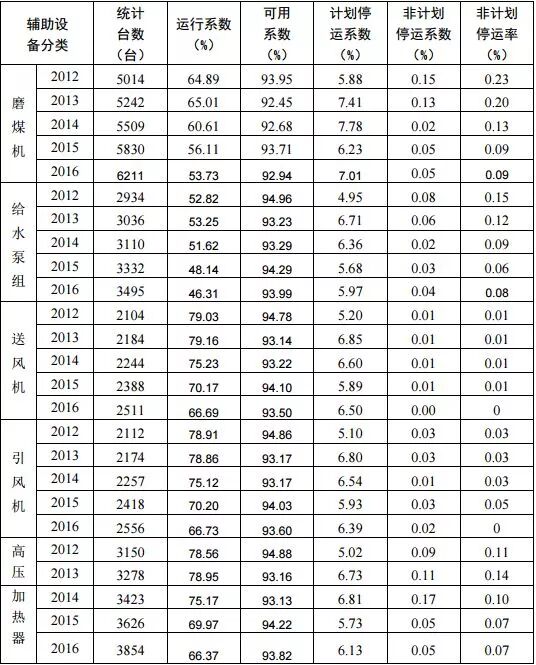

　　表3-1 近五年火电机组主要辅助设备运行可靠性指标

　　



　　图3-1 2012—2016年五种辅助设备的可用系数%

　　

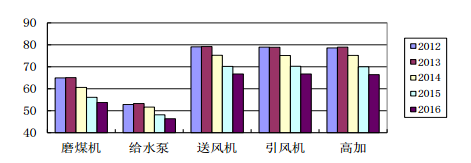

　　图3-2 2012—2016年五种辅助设备的运行系数%

　　

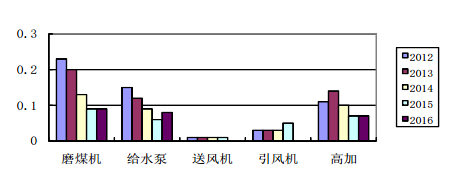

　　图3-3 2012—2016年五种辅助设备的非计划停运率%

　　从图3-1可看出2012年到2016年五种辅助设备的可用系数变化趋势是：2013年是这五年的最低点，之后逐年上升，2016年又下滑的趋势，其中磨煤机的可用系数指标仍不理想，只达到了92.54%，也是五种辅机中可用系数最低的附属设备，说明磨煤机因发生故障而停运的时间较其它统计的四种辅助设备停运时间偏多，治理磨煤机频发故障不仅是技术难题，也是管理课题，保障附属设备安全运行，更是保障主机安全运行的基础之一。给水泵、送风机、引风机以及高压加热器的可用系数较同期均有所下降，应引起各有关方面关注。

　　从图3-2可以看出2012年到2016年五种辅助设备的运行系数变化趋势：五种辅助设备的近五年运行系数基本都在呈下降状态，本年为最低值，间接反映了社会用电量低于往年，致使辅机的运行小时一直下降。

　　从图3-3可以看出在2012年至2016年磨煤机发生的非计划停运率这五年是逐年降低，但仍然高于其它四种辅助设备的非计划停运率，这与磨煤机的特性及其在生产过程中频繁启动操作相关。但值得肯定的是设备非计划停运率的整体趋势是呈下降状态，并且是逐年递减，这与企业不断重视设备治理改造、加强维护、安全运行密切相关。从图3-3中可以看出，送、引风机的非计划停运率较低，并保持一定的水平，本年度两种设备的非计划停率为零，反映此类设备运行的稳定性较高。相比之下，加强给水泵以及高压加热器的监控显得尤为重要。

　　从图3-1、图3-2、图3-3可以看出：

　　●可用系数：本期较同期比，磨煤机、给水泵、送风机、引风机、高压加热器分别降低了0.77%、0.3%、0.6%、0.43%、0.4%。

　　●运行系数：本期较同期比，磨煤机、给水泵、送风机、引风机、高压加热器分别降低了2.38%、1.83%、3.48%、3.47%、3.6%。相当于设备每台年运行小时分别少运行208.49小时、160.31小时、304.85小时、303.97小时、315.36小时。

　　●非计划停运率：本期较同期送风机、引风机分别降低0.01%、0.05%;磨煤机、高加与同期持平;给煤机较同期增加0.02%。

　　2016年五种辅助设备可用系数对标分布情况见表3-2。

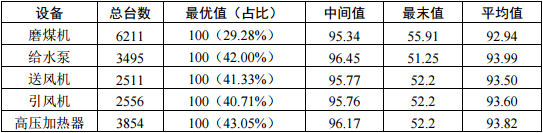

　　表3-2 2016年五种辅助设备可用系数对标分布情况(单位：%)
