2017年11月18日华东某百万机组#2炉低温过热器下集箱区域散管泄漏事件报告

电力18讯：





一、事件经过

2017年11月18日19:45分 #2炉负荷1000MW，运行人员监盘发现#2炉炉管泄漏报警，泄漏报警画面中测点#41、#43、#47、#49、#53、#55能量棒高报警来，锅炉给水量较同负荷时增加100t/h左右，引风机电流增大10A，就地检查发现在锅炉40米炉左处省煤器进口附近处有尖锐的汽流泄漏声。

停炉后，检查发现在低温过热器下集箱区域靠炉左侧有散管泄漏及磨损减薄的现象，且集箱保温浇注料脱落，在附近的低温过热器中隔墙下集箱附近管子吹爆及减薄现象；后又到炉右对应部位进行检查发现低温过热器散管也有减薄现象，总计超标管子20根，且炉左的低温过热器下集箱和中隔墙连接处的集箱存在吹损减薄问题。

二、原因分析

直接原因：

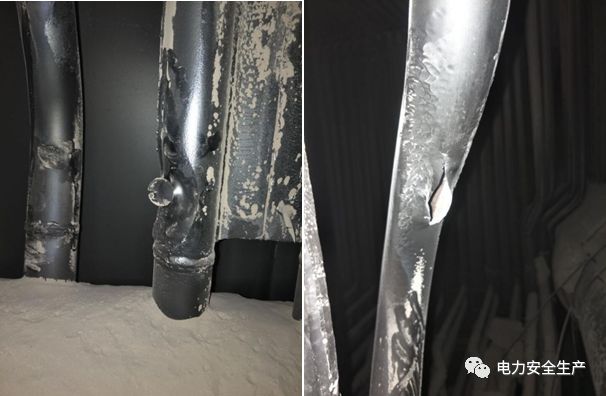

通过就地检查发现该泄漏部位存在“烟气走廊”现象，在机组建设时期安装单位未对此区域严格按照图纸进行浇注料保温施工，导致该区域形成了“烟气走廊”，另外低温过热器下集箱浇注料脱落，致使在该区域从炉前往炉后形成了烟气压差，大量烟气频繁冲刷附近的散管，致使磨损减薄到发生爆管。如附图





间接原因：

在#2机组C级检修更改为扩大性D修后，减少了检修项目，导致未检查到此区域隐患。



三、防范措施

（1）对超标的管子进行更换，检修工艺见锅炉厂提供的返修工艺方案JSB(GY)工地2017-113；

（2）对集箱有吹损的部位进行补焊处理，工艺见锅炉厂提供的返修工艺方案JSB(GY)工地2017-113。

（3）针对有超温的散管，要求外委检修单位对低温过热器中隔墙上下集箱内通过内窥镜有无异物检查。

（4）本次先对超标管子进行更换后对“烟气走廊”区域增加密封钢板，以消除“烟气走廊”现象，对爆管区域的散管进行加防磨瓦进行防磨处理。（临时处理方案）

（5）2018年3月利用机组检修期间按照上海锅炉厂提供的方案对该“烟气走廊”区域进行浇注料施工，以彻底消除“烟气走廊”问题。（最终处理方案）

（6）举一反三，利用本次停机对后烟井区域扩大检查，不留死角，确保受热面管完好。



四、责任分析

    1、施工单位因未严格按照图纸施工，导致“烟气走廊”形成负有主要责任；

    2、机组维护单位—皖能运检项目部检修维护不到位负有次要责任；

    3、设备管理部因管理检查不到位负有管理责任。



五、处罚

依据《发电企业调度运行管理办法》相关条款规定此次事件定性为非计划停机。

1、机组已过保修期，对事件的主要责任基建施工单位免予考核；

2、某运检项目部负有次要责任，依据公司维护合同相应条款规定，考核该运检项目部10000元；

3、设备管理部负有管理责任，依据公司《生产管理制度》、《安全生产奖惩管理制度》相应管理规定考核设备管理部2000元，设备责任人1500元，考核专工500元、分管副主任300元。
