关于河北某热电公司1号发电机定子接地保护动作跳闸事件的通报

电力18讯：

 2017年12月27日，河北某热电公司1号发变组保护A柜、B柜定子接地保护同时动作跳闸，1号机组解列停机。1号发电机为QFSN-300-2型，2008年12月出厂，2009年12月投运。事件具体原因正在调查中，简要情况如下。



一、事件经过：



2017年12月27日22时53分46秒，河北某热电公司1号发变组保护A柜（南瑞继保RCS-985A )、B柜（国电南自DGT-801B）定子接地保护同时动作跳闸，1号机组解列停机。发电机A相二次电压降至37.87V，低于正常值57.7V;发电机中性点电压 Un=36.15V、3U0n=32.61V均大于保护定值,初步判断为A相接地故障。



二、故障排查过程:



(一）对发电机出口 A相甲、乙、丙PT进行直阻、空载电流、交流耐压试验，与上一次检修数据对比未见异常排除机组PT故障。

(二）拆开发电机出口及中性点软连接，使用兆欧发电机封闭母线、主变低压侧、高厂变高压侧、励磁变一次回路加压5000V进行绝缘试验，绝缘电阻为5000MQ,排除发电机外部故障。

(三）使用发电机水内冷专用兆欧表对1号发电机绕组加压2500V进行绝缘试验，未发现异常。

(四）用直流高压发生器（型号：ZKZN-60KV/200mA)对发电机定子绕组进行直流耐压及泄漏电流试验，B、C相合格，A相升压至13. 5kV放电，判断为A相故障。

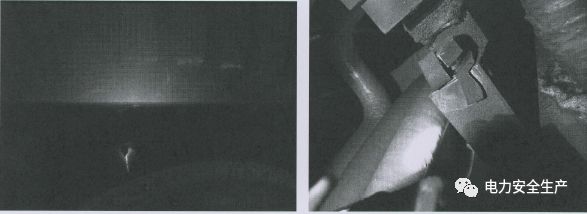

(五） 发电机退氢后，对A相进行直流电压冲击试发电机汽侧接近12点钟方向有放电现象，判断此处为故障点。见下左图。

三、初步原因分析



A相定子线棒槽口处绝缘破坏接地，具体部位和详细原因需发电机抽出转子后确认。



四、采取措施



(一）1号发电机组停机后，单机对外供热能力存在风险，立即组织专业技术人员研究应急措施，安装锅炉直供热临时系统，具体为：在低旁后接引两根φ325 x 6管道至热网加热器入口，低旁接引管道后打堵，临时系统投入运行后， 维持热网供汽压力0.1-0.35MPa，温度260-290°C之间运行，厂外热网出水温度由82°C最高升至94. 5°C，满足在环境气温进一步下降时热网供热品质需求。

(二） 为保证2号机组单机稳定运行，立即启动单机热措施，明确所有设备检查标准及周期。设备部采取双人值班，发电部采取双人监盘。所有消缺及操作均提高监护等级，确保单机供热稳定运行。



五、相关要求



各供热企业立即对供热应急能力进行专项评估，结合机组实际情况制定防范措施，避免因机组停运影响供热出力，杜绝发生舆情事件。

(一）针对发电机暴露的问题，要求各企业对发电机试验数据及运行参数进行一次全面分析、诊断，同时利用机组停备或检修机会开展专项检查，确保及时发现、消除隐患，杜绝主机设备损坏。

(二）加强供热系统隐患排查。组织专业人员对供热系统存在的问题、缺陷及安全风险进行全面梳理，推进风险分级管控，结合设备缺陷制定防控措施，并加强运行人员培训，制定预案，防止事件扩大。

(三）全面提升运行人员应急处理能力。组织开展供热中断事故演习，要求全员到位，真演真练，确保关键时刻拉得出、用得上、打得赢。要强化舆情监测，发现问题要及时处置，积极正面回应，防止事态扩大。

(四）做好各方面的沟通协调工作。积极与华北电网沟通协调，确保机组负荷满足供热需求。做好冬季供热燃料储备工作，保证燃料热值、储量满足供热需求，合理进行配煤掺烧，避免发生因锅炉结焦造成灭火，确保供热安全。同时加强与地方政府主管部门和热力公司的协调，发生异常时及时联动，取得地方政府和热力公司的支持。

(五） 推进锅炉单独供汽改造。按照《集团公司2016年供热工作专题研讨会会议纪要》（2016年第32期）提出的“供热机组两台及以下的供热企业，要求选择适合的改造方案，下一供热期实现锅炉单独供热（汽机停运）”的要求，结合本企业情况制定锅炉直供热及全负荷脱硝改造方案，确保供热期“零事故、零限热、零非停、零曝光”。
