 国调中心关于国电南自公司部分型号继电保护装置家族性缺陷情况的通报

各分部，各省（自治区、直辖市）电力公司，中国电力科学研究院，各继电保护和安全自动装置制造单位：

近期，南方电网公司通报了一起国电南自公司部分型号保护装置存在功能压板投入后，由于开入回路失效，保护功能未投入问题的家族性缺陷。按照《国家电网公司继电保护和安全自动装置家族性缺陷处置管理规定》（国网（调/4）225-2014），国调中心立即启动了家族性缺陷处置流程，组织中国电科院、继电保护专家组开展缺陷定性分析、整改措施论证等工作，最终确认为继电保护装置家族性缺陷，现通报如下：

一、 缺陷原因

国电南自 U 平台保护开入插件开入回路存在设计缺陷， 对选用的元器件（稳压管， 型号为TC1N4736A） 运行中参数特性发生的变化考虑不充分， 设计裕度不够， 导致开入回路功能失效（分析报告见附件 1）。

二、 影响范围

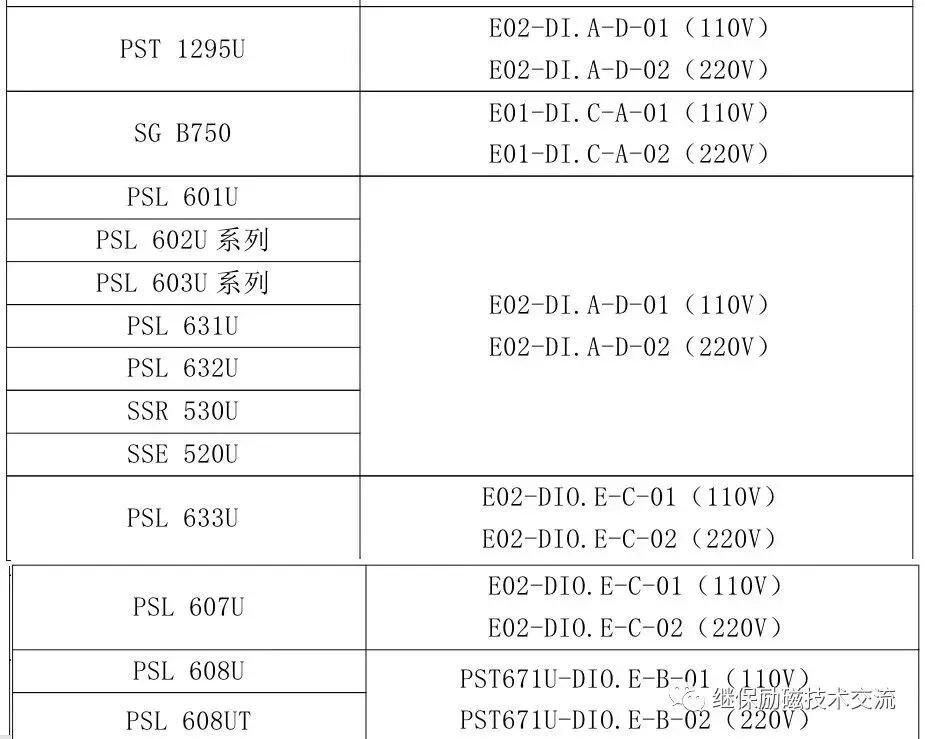

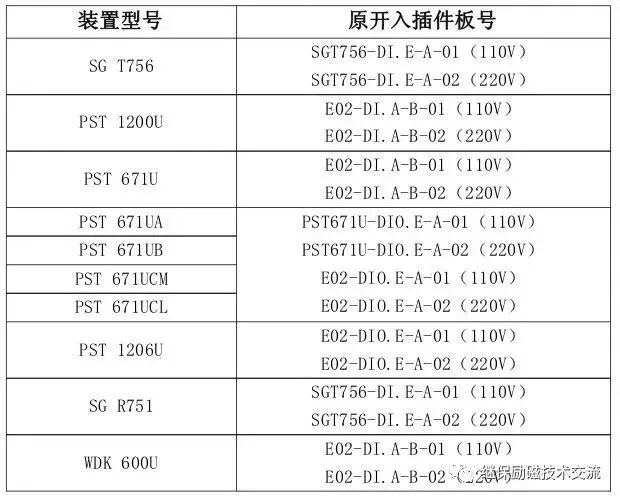

国电南自公司 110kV 及以上电压等级常规站保护装置， 不包含智能站保护装置及六统一保护装置， 具体型号见下表。





三、 反措方案

国电南自公司提交的更换开入插件整改方案（详见附件 2），经专家评审， 确认了整改措施的有效性， 本次插件更换后的板号信息见下表。







四、 工作要求

1. 要求各单位按照运维范围全面统计排查家族性缺陷设备，
结合年度检修和一次设备停电机会， 按轻重缓急统筹制定整改计划。 优先开展存在运行中无法监视开入回路运行状态的保护装置（如母差、 失灵、 主变保护等）的缺陷整改； 优先开展双重化保护均配置国电南自公司保护装置的缺陷整改； 优先开展单套配置保护装置的缺陷整改。

2. 要求各单位于2018 年 6 月 30 日前完成 500kV 及以上电压等级保护装置的缺陷整改， 2018 年 12 月底前完成 220kV 及以上电压等级保护装置的缺陷整改。110kV 电压等级保护装置由各省公司依据设备的风险评估情况确定缺陷整改计划。 各单位将缺陷整改进展情况于每月第一个工作日以邮件方式报送国调中心。

3. 请各分中心、 各省调按照调度管辖关系全面落实缺陷整改要求，并负责按月度汇总报送各直调电厂、 大用户的缺陷整改情况。

4. 国电南自公司要积极制定整改实施计划， 主动联系各省公司，确定缺陷装置分布及数量， 组织好备品备件和工程服务力量，免费进行整改， 全力做好配合工作。

5. 各单位要加强继电保护运行信息的监视， 对保护功能非正常退出的信息进行回顾查看，重点关注国电南自装置的退出信息， 及时发现保护功能退出的问题。



附件：

1. 国电南自关于开入异常分析及整改

2. 国电南自 U系列装置开入失效风险排查及整改方案

国调中心

2018 年 2 月24 日
