《高压架空输电线路可听噪声测量方法(代替DL 501—1992)》DL/T 501—2017解读
《 高压架空输电线路可听噪声测量方法(代替DL 501—1992)》DL/T 501—2017 (书号:155198.553,定价:13.00)规定了高压架空输电线路可听噪声的测量方法,以便正确评价高压架空输电线路可听噪声的特性。该标准适用于交流和直流架空输电线路可听噪声的短期测量和长期测量,测量量为A声级、累积百分声级、31.5Hz~16kHz各倍频程或1/3倍频程声压级。
本标准内容除了前言外,标准主体部分包括7章和3个附录,各章和附录标题如下:
1 范围
2 规范性引用文件
3 术语和定义
4 测量仪表
5 测量方法
6 其他注意事项
7 数据记录与处理
附录A(规范性附录)传声器取向示意图
附录B(资料性附录)噪声测量报告中应记录的参考资料
附录C(资料性附录)短期测量记录格式示例
(1)明确并细化了适用范围;
(2)增加了英文的术语和定义,对部分术语进行了修改,删除了“无规则入射传声器”等术语和定义,增加了“可听噪声”和“自由声场”等术语和定义;
(3)修改了声级计的要求,增加了声校准器的要求;
(4)删除了关于声级记录器和磁带录声器的条文;
(5)修改了背景噪声值的修正数值,增加了测量结果中背景噪声的处理方法;
(6)修改了测量噪声时传声器的放置高度;
(7)修改了在档距中央测量噪声时的测点位置要求;
(8)增加了测量线路转角、换相杆塔跳线处噪声及横向衰减特性时的要求及方法;
(9)修改了测量噪声横向衰减特性时的测点位置要求;
(10)删除了无规则入射传声器的取向要求,删除了附录A的图A.1;
(11)修改了短期测量和长期测量的测量时间长度、测量量等要求;
(12)修改了其他注意事项中测量值的要求,增加了横向分布测量的要求;
(13)对数据记录内容及顺序进行了调整,删除了DL 501—1992的原附录B,增加了现在的附录C,给出建议的统一测量记录格式。
(1)定义3.6 等效连续A声级LAeq equivalent continuous A-weighted sound pressure level。
在原标准中的定义为:在某规定时间内,任一点处所测得的A声级的能量平均值,称为等效[连续]A声级,单位为dB(A)。为了保持与国家标准的一致性,改写GB 3096—2008的定义3.2。
(2)将原标准中的术语3.8“无规则噪声和纯声”修改为“无规则噪声”和“纯音”。
(3)根据实际需要,增加了声校准器应满足的要求,即“声校准器应满足GB/T 15173对2级及以上声校准器的要求”。
(4)增加了架空线路运行时测得的A声级(线路和背景的合成声级)与背景声级之差小于3dB情况的处理方法,即“5.2.4 架空输电线路噪声测量值与背景噪声值之差小于3dB时,测量数据无效,但应在测量记录中说明背景噪声的情况。”
这是根据2007年和2008年国家电网公司组织全网范围内的输变电工程可听噪声测试的结果分析给出的。当测得的线路噪声(实际上是周围噪声和线路噪声的共同作用)与环境背景噪声相差不超3dB,此时,认为这种情况下环境背景噪声比线路噪声大,不应将测量结果作为线路噪声。
(5)根据线路转角、换相杆塔跳线处噪声较线路档距中央大的实际情况,增加了转角、换相杆塔跳线处噪声的测量。
例如,某线路跳线附近电晕情况严重,由此产生的电晕噪声也相对较大。表1给出了该线路某耐张转角塔附近的噪声测量结果。
表1 某线路耐张转角塔附近的噪声水平
距边相距离(m) |
0 |
5 |
10 |
15 |
20 |
声级(dB(A)) |
58.8 |
58 |
57 |
51 |
50.5 |

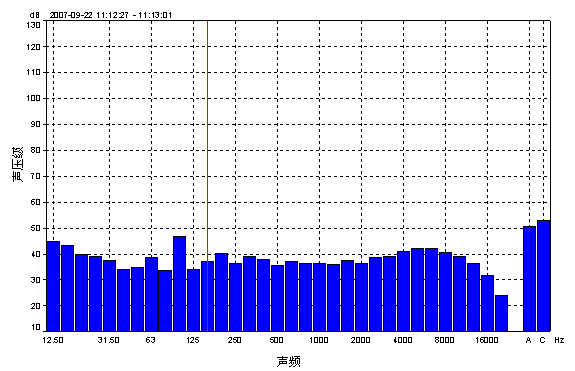

跳线边相外20m处的电晕噪声频谱如图1所示。图中可见,噪声中有明显的工频偶次倍数的分量,且以100Hz为突出。此外,2000Hz以上的频率分量明显变大。在跳线附近可以明显听到吵人的电晕滋滋声和交流纯音。
图1 线路的噪声频谱特性
跳线附近的可听噪声明显大于线路档距中央的噪声,跳线塔附近的噪声超过50dB(A)。这是由于跳线结构、杆塔对跳线的影响等因素综合影响的结果。因此,应对转角杆塔附近的噪声进行测试。
又如,交流输电线路的换相、转角塔附近的噪声,如表2和表3所示。
表2 转角塔处可听噪声测量值
电压等级(kV) |
测量位置 |
可听噪声dB(A) |
500 |
晋榆2线 |
42.67 |
500 |
晋霍1线 |
39.53 |
500 |
高行线 |
48 |
500 |
杨徐线 |
38.7 |
500 |
石行线 |
38.5 |
220 |
越溪支线 |
48.5 |
220 |
车越线 |
48.5 |
500 |
双玉一回 |
40.33 |
330 |
草北线 |
47.3 |
220 |
木岱二回 |
36.23 |
220 |
金环线 |
34.93 |
转角塔处可听噪声测量值如表2所示,最大测量值为48.5dB(A)。部分转角塔处由于金具和绝缘子处电晕和火花放电,噪声水平偏大。
表3 500kV转角换相塔噪声衰减特性
距杆塔位置 |
噪声水平(dB) |
100Hz |
0m |
49.2 |
52.5 |
5 |
48.6 |
49.2 |
15 |
46.9 |
46.4 |
20 |
45.4 |
45.0 |
30 |
43.2 |
表3给出了500kV转角换相塔处噪声随距离的衰减特性,在转角塔下可听噪声达到49.2dB(A)。

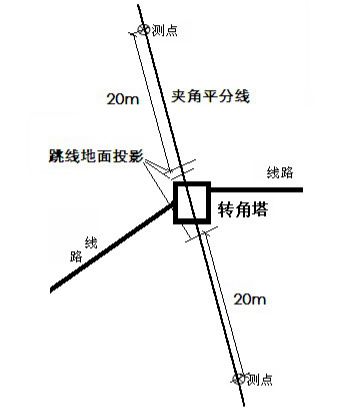

根据本标准对测量的要求,杆塔处的测量地点应选在转角塔转角的角平分线上,距离(最外侧)跳线地面投影20m处,声级计朝向跳线方向,以测得最大值为准,测量布置示意图如图2所示。取角平分线为测量路径,既可以按照标准要求的距离对干杆塔附近的噪声进行测试,同时还可以兼顾两侧线路的噪声。
图2 转角塔杆塔处噪声测点布置示意图
(6)根据测量仪器的变化,对横向分布测量提出应优先同时测量的要求,“6.3 横向分布测量优先采用同步测量。”
单点测试可采用一台仪器,固定一点测试。在进行横向衰减测试时,应优先采用噪声网络分析仪等多探头测量系统,以便得到同一时刻的不同点的噪声数据。噪声网络分析仪的现场测试实例如图3所示。
(7)对测量记录设备提出新的要求,删除了关于采用磁带记录仪的描述。增加或调整了对数据处理的要求。
将原标准中“7.1 测量数据一般可直接从声级计或其它测量仪表上读取,也可通过声级记录器、录声机等记录于纸带或磁带上。读数时还应判断其他噪声干扰的来源和记录当时当地的声学环境。”按标准格式,修改并扩充为以下条目。
“7.1.1 测量数据一般可直接从声级计或其它测量仪表上读取,也可使用其他记录装置记录保存。读数时还应判断其它噪声干扰的来源和记录当时当地的声学环境。”
根据对测试厂家如B&K、衡阳、杭州爱华等的调查,现在噪声记录的纸带方式已经停止生产。其产品多为上世纪80年代产品。目前可进行噪声频谱分析的噪声测试仪器,尤其是网络分析仪器,都具有存储数字化噪声数值的功能。因此删除了标准中关于纸带记录和录音机记录的描述。
“7.1.2 测试报告中应记录的参考资料见附录B。”
“7.1.3 短期测量的数据记录,应参照附录C的格式给出。”
这是为统一记录格式,方便数据的整理和分析,根据测试、记录要求和影响噪声的因素等的实际情况而提出的用于短期测试的记录表格。它不仅对环境条件、线路导线参数、测量结果,还对现场噪声的主观评价进行描述,从而可以在分析中对现场测试时的噪声有整体理解。
“7.1.4 为了全面和正确评价输电线路可听噪声的特性,短期测量可用图形表示其频谱分布、横向分布,长期测量可用图形表示累积百分声级分布及其频谱分布。”
这是对数据处理的要求。
