中国南方电网公司特高压±800kV直流输电技术标准化建设成果

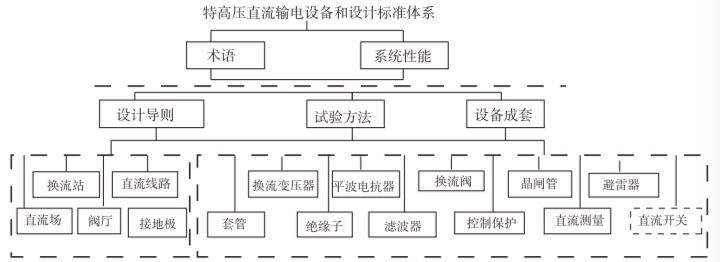

特高压±800kV直流输电技术是目前世界上技术水平最先进、最成熟的输电技术,是解决我国能源与电力负荷逆向分布问题、实施国家“西电东送”战略的核心技术。 我国在“十一五”期间,确定了±800kV为特高压直流输电的标准电压,用于大型水电基地和煤电基地的超远距离超大容量送出工程,并启动了云南—广东、向家坝—上海两个特高压直流工程建设。在当时的技术条件下,国内外均无可借 鉴经验,创新性极强、难度极大。 为保证我国特高压±800kV直流输电工程建设的顺利实施,中国南方电网公司在“十一五”国家科技支撑计划重大项目“特高压输变电系统开发与示范”课题中安排了特高压直流输电相关的标准体系研究和标准制定的内容。依托云广工程,中国南方电网公司通过自主创新推进了我国特高压直流输电技术的自主化设计能力,带动了我国特高压直流输电设备的国产化能力,解决了我国及世界特高压直流输电设计和设备规范化的问题,主持编写《±800kV直流换流站设计技术规程》《±800kV特高压直流输电控制与保护设备技术要求》等国家标准20项,与国家电网公司等单位合作编制国家标准29项,初步形成我国特高压±800kV直流输电技术标准体系,体系构架如下图所示。 中国南方电网公司特高压直流输电技术标准体系采用了层次性结构,分为基础标准、方法标准和产品标准三个层次,从本质上反映了标准化对象内在的通用与具体和共性与个性的辩证关系。这一标准体系的建设充分反映了我国特高压±800kV直流输电技术的研究成果,不仅满足了当时云广、向上等直流输电工程建设的需要,并且对后续糯扎渡、滇西北等直流输电工程也起到了指导作用,经过一批特高压直流工程的建设实践,这一标准体系不断修改完善,使我国形成了世界上第一个拥有完全自主知识产权的特高压直流输电技术标准体系,从根本上带动了我国直流输电设备的国产化水平。 中国南方电网公司主持、参编的特高压直流标准列表 文章来源:中国南方电网公司
序号
标准编号
标准名称
主持/参编
标准类型
备注
1
GB/T 25843-2017
±800kV特高压直流输电控制与保护设备技术要求
主持
国标
即将实施
2
GB 50790-2013
±800kV直流架空输电线路设计规范
主持
国标
3
20076797-T-524
±800kV直流复合支柱绝缘子技术规范
主持
国标
已报批
4
20076798-T-524
±800kV直流输电用换流变压器技术规范
主持
国标
已报批
5
GB/T 25082-2010
800kV直流输电用油浸式换流变压器技术参数和要求
参编
国标
6
GB/T 25083-2010
±800kV直流系统用金属氧化物避雷器
参编
国标
7
GB/T 26166-2010
±800kV直流系统用穿墙套管
参编
国标
8
GB/T 28541-2012
±800kV高压直流换流站设备的绝缘配合
参编
国标
9
GB/T 34939.1-2017
±800kV直流支柱复合绝缘子 第1部分:环氧玻璃纤维实心芯体复合绝缘子
参编
国标
10
GB 50729-2012
±800kV及以下直流换流站土建工程施工质量验收规范
参编
国标
11
GB 50774-2012
±800kV及以下换流站干式平波电抗器施工及验收规范
参编
国标
12
GB/T 50775-2012
±800kV及以下换流站换流阀施工及验收规范
参编
国标
13
GB 50776-2012
±800kV及以下换流站换流变压器施工及验收规范
参编
国标
14
GB 50777-2012
±800kV及以下换流站构支架施工及验收规范
参编
国标
15
GB/T 50789-2012
±800kV直流换流站设计规范
参编
国标
16
GB/T 28563-2012
±800kV特高压直流输电用晶闸管阀电气试验
参编
国标
17
20076790-T-524
±800kV直流输电系统用干式平波电抗器技术规范
参编
国标
已报批
18
20076791-T-524
±800kV高压直流输电系统用套管技术规范
参编
国标
已报批
19
20076792-T-524
±800kV级及以下高压直流输电系统用晶闸管换流阀通用技术规范
参编
国标
已报批
20
20076795-T-524
±800kV直流系统过电压与绝缘配合导则
参编
国标
已报批
21
20076796-T-524
±800kV级直流系统用金属氧化物避雷器技术规范
参编
国标
已报批
22
GB/T 26216.1-2010
高压直流输电系统直流电流测量装置 第1部分:电子式直流电流测量装置
主持
国标
23
GB/T 26216.2-2010
高压直流输电系统直流电流测量装置 第2部分:电磁式直流电流测量装置
主持
国标
24
GB/T 26217-2010
高压直流输电系统直流电压测量装置
主持
国标
25
GB/T 25092-2010
高压直流输电用干式空心平波电抗器
主持
国标
26
GB/T 25307-2010
高压直流旁路开关
主持
国标
27
GB/T 22384-2008
电力系统安全稳定控制系统检验规范
主持
国标
28
GB/T 25308-2010
高压直流输电系统直流滤波器
主持
国标
29
GB/T 25309-2010
高压直流转换开关
主持
国标
30
GB/T 22390.1-2008
高压直流输电系统控制与保护设备 第1部分:运行人员控制系统
主持
国标
31
GB/T 22390.2-2008
高压直流输电系统控制与保护设备 第2部分:交直流系统站控设备
主持
国标
32
GB/T 22390.3-2008
高压直流输电系统控制与保护设备 第3部分:直流系统极控设备
主持
国标
33
GB/T 22390.4-2008
高压直流输电系统控制与保护设备 第4部分:直流系统保护设备
主持
国标
34
GB/T 22390.5-2008
高压直流输电系统控制与保护设备 第5部分:直流线路故障定位装置
主持
国标
35
GB/T 22390.6-2008
高压直流输电系统控制与保护设备 第6部分:换流站暂态故障录波装置
主持
国标
36
GB/T 32524.1-2016
声学 声压法测定电力电容器单元的声功率级和指向特性 第1部分:半消声室精密法
主持
国标
37
GB/T 32524.2-2016
声学 声压法测定电力电容器单元的声功率级和指向特性 第2部分:反射面上方近似自由场的工程法
主持
国标
38
20077049-T-604
高压直流输电用晶闸管阀
参编
国标
已报批
39
GB/T 13498-2017
高压直流输电术语
参编
国标
即将实施
40
GB/T 35692-2017
高压直流输电工程系统规划导则
参编
国标
即将实施
41
GB/T 34865-2017
高压直流转换开关用电容器
参编
国标
即将实施
42
GB/T 311.3-2017
绝缘配合 第3部分:高压直流换流站绝缘配合程序
参编
国标
即将实施
43
GB/T 20989-2017
高压直流换流站损耗的确定
参编
国标
即将实施
44
GB/T 30547-2014
高压直流输电系统滤波器用电阻器
参编
国标
45
GB/T 30423-2013
高压直流设施的系统试验
参编
国标
46
GB/T 30425-2013
高压直流输电换流阀水冷却设备
参编
国标
47
GB/Z 30424-2013
高压直流输电晶闸管阀设计导则
参编
国标
48
GB/T 25091-2010
高压直流隔离开关和接地开关
参编
国标
49
GB/T 25093-2010
高压直流系统交流滤波器
参编
国标
50
DL/T 1087-2008
±800kV特高压直流换流站二次设备抗扰度要求
主持
行标
51
DL/T 1088-2008
±800kV特高压直流线路电磁环境参数限值
主持
行标
52
DL/T 1669-2016
±800kV直流设备现场直流耐压试验实施导则
主持
行标
53
DL/T 1131-2009
±800kV高压直流输电工程系统试验规程
参编
行标
54
DL/T 1242-2013
±800kV直流线路带电作业技术规范
参编
行标
55
DL/T 274-2012
±800kV高压直流设备交接试验
参编
行标
56
DL/T 275-2012
±800kV特高压直流换流站电磁环境限值
参编
行标
57
DL/T 399-2010
±800kV及以下直流输电工程主要设备监理导则
参编
行标
58
DL/T 5231-2010
±800kV及以下直流输电接地极施工及验收规程
参编
行标
59
DL/T 5232-2010
±800kV及以下直流换流站电气装置安装工程施工及验收规程
参编
行标
60
DL/T 5233-2010
±800kV及以下直流换流站电气装置施工质量检验及评定规程
参编
行标
61
DL/T 5234-2010
±800kV及以下直流输电工程启动及竣工验收规程
参编
行标
62
DL/T 5275-2012
±800kV及以下直流输电系统接地极施工质量检验及评定规程
参编
行标
63
DL/T 5276-2012
±800kV及以下换流站母线、跳线施工工艺导则
参编
行标
64
DL/T 5426-2009
±800kV高压直流输电系统成套设计规程
参编
行标
