一回路有多长，恰似你家卧室到厨房

电力18讯：

 上周，“华龙一号”首堆福清核电5号机组的稳压器吊装就位，自此，包括压力容器筒体、稳压器、三台蒸汽发生器和三台主泵泵壳的一回路主设备“八大件”已全部引入。

换句话说，华龙一号的一回路也就差不多快要合体亮相了。

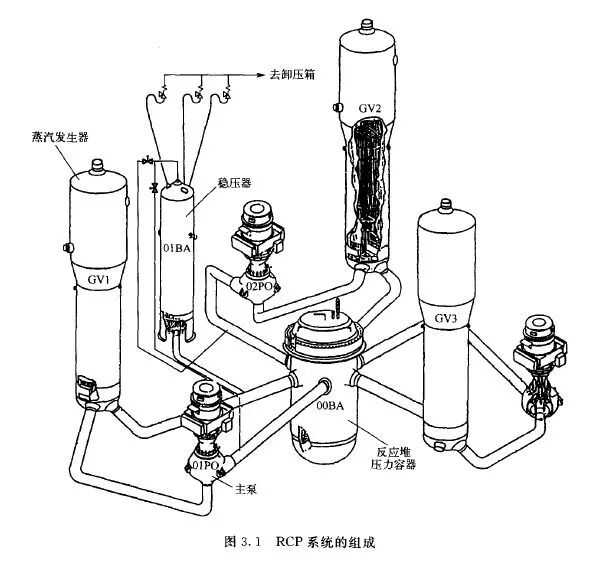

将将将将！合体其实就是这个样子

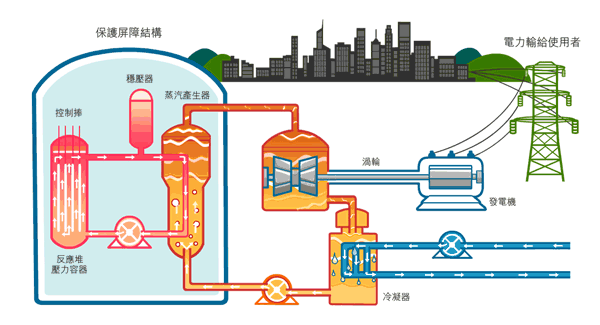

一回路是整个核电站最重要、最特别（相比于常规电站）的地方，下面是百看不厌的核电原理图，最左边的红色循环便是一回路。

虽然从首台蒸汽发生器引入核岛开始算起，核岛主设备们花费了多半年的时间才全部进场，但其实很多人对真实的一回路并没有概念。





一回路的单个环路，也就是从堆芯到蒸发器，再到主泵，最后回到堆芯的循环，其实长度也就20m左右，比起二回路整整短了一个量级。

这个长度差不多就是从你家主卧走到厨房，再从厨房走到客卧的距离。

想起去年的一篇佳作《我走过最长的路，是一回路》，如果小编当时并不知道一回路多长，现在会不会一口老血喷在屏幕上~



一回路设备和管道的布置是以压力容器为中心，力求紧凑、简单对称。借助福清核电对华龙一号核岛主设备安装的完整记录，像我等没有完整亲历过工程安装阶段的人，也可以完整的认识一回路：

2017.11.10，首先进场的是蒸汽发生器

对于主设备，谁先进场并没有严格的顺序，有时候压力容器也会先于蒸发器进场。

但蒸发器的安装位置必须高于压力容器管嘴所在平面，以便有足够的自然循环能力，也就是常说的非能动。





2017.12.10，1#主泵泵壳在核岛就位

泵壳只是主泵水力部件的外壳，相当于包裹叶轮的容器，因为是需要焊接在一回路的部分，所以提前进厂。它的叶轮和电机也于2018.5.15在AC厂房就位，预计8月份就能和泵壳汇合。



2017.12.15，2#蒸汽发生器进入核岛，12.24吊装入位；



2017.12.24，主管道焊接工作开始

一回路主管道一共可以分为三段，从堆芯出来的水比较热，所以这段叫热段；从主泵回到堆芯的水比较冷，这段叫冷段；从蒸发器到主泵的就叫过渡段。

既然泵壳和蒸发器已经就位，过渡段的焊接工作就可以开始了，核级焊工通常是传说般的存在，他们可以控制误差在零点几个毫米，错多了几千万的主管道可能就会报废。



2018.1.7，3#蒸汽发生器吊装入位；

2018.1.14/15，2#、3#主泵泵壳相继在核岛就位；

2018.1.17，压力容器进入核岛

在随后的1.28，压力容器吊装入位；压力容器是核岛的心脏，主设备中唯一不可更换的部件，说的直白点，它的寿命决定了核电站的寿命。布置上压力容器并没有放在核岛的正中心，主要是为了避开装卸料机的起吊死区。





2018.5.16，稳压器进入核岛



华龙一号的一回路有三个环路，但稳压器只有一个，顾名思义是缓冲一回路冷却剂热震荡及水锤效应的管子，可以说是一回路最默默无闻的蓝领。



未来，华龙一号的故事还在继续，小编会耐心见证中国自己核电品牌的诞生。
